前言
首先声明该篇笔记部分是转载（抄）的，原文见
什么是Webkit
Webkit架构是现有chromium内核渲染引擎Blink的前身，Webkit的使用在很多场景下收到限制：
- webkit应用场景和google要发展的方向不匹配，webkit作为一个开源的浏览器内核，提供嵌入式接口(高达几百个)， 而Google想商业化自己的浏览器，前者是面向开发者，后者面向用户。用户并不关心内部实现，而开发者需要关心，webkit如果改了架构， 这对开发者极不友好(对于开发者来说，了解这么庞大的一个内核是需要花费很多的时间的)。所以google决定自己做，不受制与人。
- google想提高自己产品的地位并且控制浏览器市场，这是它从开源试炼者到浏览器标准引导者的分水岭，Chromium内核Blink的开源不是情怀，是想让更多的浏览器厂商 为之动摇，用他们自己的浏览器内核(Blink)，这样，它就有能力控制浏览器市场，占据有利的市场份额。
在多进程架构出现之前，浏览器的每个tab都是揉在一起的，这导致如果一个tab中的页面出现了未知错误，如果内部出现一个uncaughtError，整个 浏览器就有可能全退了，用户需要再次打开浏览器。对于浏览器软件架构的设计理念 – 速度，安全，稳定，易用，是极其不符的，因为 如果出现了安全漏洞所有渲染进程都是一条绳上的蚂蚱，很不稳定。

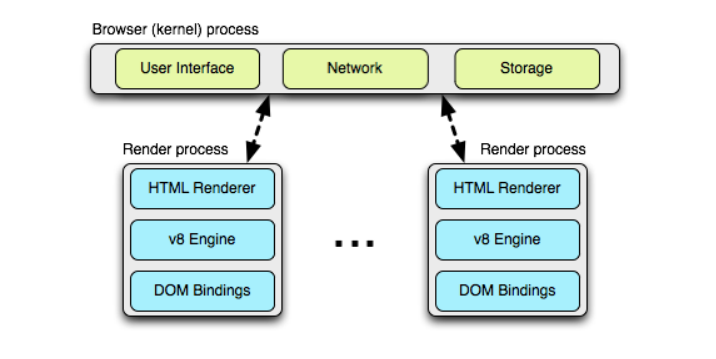

出于以上原因，Chromium从应用的视角变成了平台，技术架构也随之发生了改变，他们把一部分任务分摊开，如果是render进程出现的错误， 则在对应的tab上弹出一个页面崩溃的提示，点击确定之后，此tab就会消失，也就是对应的渲染进程。所以对于用户体验来说，多进程架构是 可行的。如图
一个 Browser 进程，和若干个render进程(上图示例为两个)，render进程就是我们在浏览器中打开的tab，所以render进程和tab是一一对应的关系(实际上某些 特殊情况下有很多其他策略，比如同源一个Render进程)。

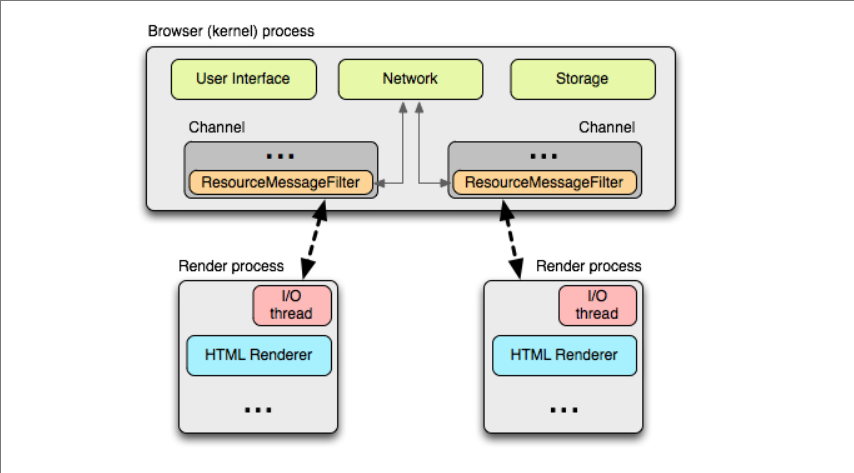

这完全符合平台化的chromium设计，把每个渲染进程，也就是用户(开发者)的脚本运行的环境，打造成一个沙盒，这里所有涉及网络安全和本地存储等 安全风险较大的模块，全部通过IPC发送给Browser进程去处理。而每个渲染进程中又有一些线程，比如IO线程和主线程(上图为HTML Renderer)，主线程我们不陌生， IO线程主要与Browser进程通讯。下面会介绍各个线程的作用。
什么是Blink
Blink是Web平台的渲染引擎。粗略地说，Blink 实现了在浏览器选项卡中呈现内容的所有内容：实现 Web 平台的规范（例如 HTML 标准），包括 DOM、CSS 和 Web IDL；嵌入 V8 并运行 JavaScript；向底层网络堆栈请求资源；构建 DOM 树；计算样式和布局；嵌入 Chrome Compositor 并绘制图形。
Blink 被 Chromium、Android WebView 和 Opera 等许多客户通过内容公共 API 嵌入。
Blink 自己并不发起网络请求等敏感行为，Blink 是运行在render中的，render是运行在沙箱里的，因此Blink 只是对敏感行为请求做一个排队和转发。
浏览器进程和渲染进程
浏览器进程

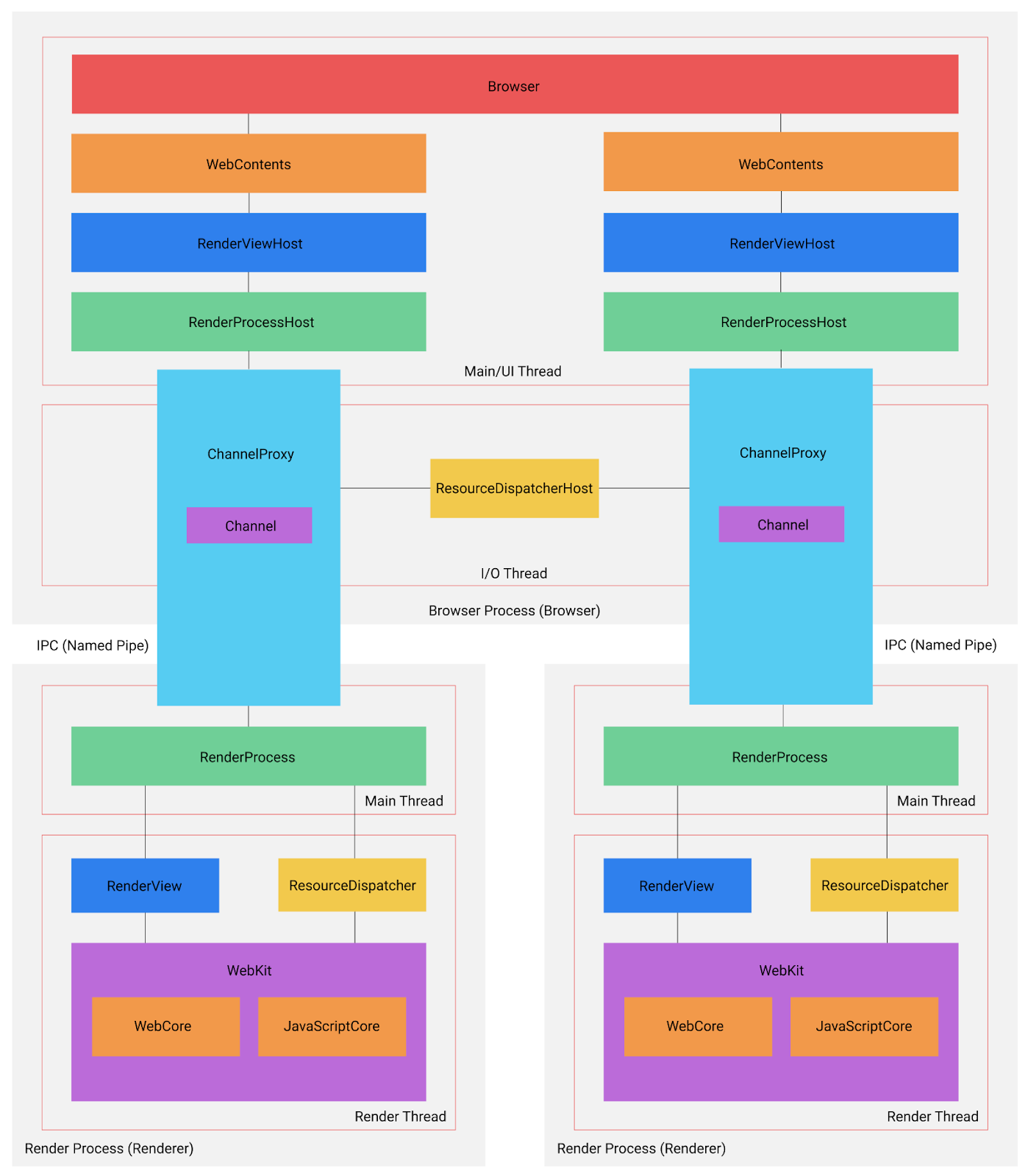

从上图中可以看出浏览器进程中大致可以分为两个线程，主线程(UI线程)用于处理从浏览器界面的交互到衍生出一个渲染进程， 而IO线程，用于渲染进程和的消息传输。
UI/主线程
WebContents使用过electron的同学会熟悉一点，它表示的就是网页内容，但并不能向NW.js访问一个页面的上下文对象，只能通过IPC去通信。 由于一个页面有可能还会打开一个小窗口(window.open)所以这里这个名字是复数形式。也就是说创建一个渲染继承呢好难过之前， 必定创建一个WebContents实例。
WebContents上层大致有RenderViewHost，和RenderProcessHost两个类(如果细化大概有十几个类名)，但RenderViewHost并不是和WebContents 一一对应的关系。
RenderViewHost表示从一个url输入到加载完毕(tab页上的小圈停止转动，onload事件)这个过程中的状态管理。大致分为三个状态，start, commit, finish. 开始解析url为start，然后进入commit阶段，它检测是否为合法地址或ssl证书失效，如果非法就直接render失败信息(常见的在chrome中输入url然后直接提示你 不存在的url或不可访问的地址等等都是在这个阶段检测的)，如果通过检测，就去解析从这个url中获取的内容(通常为HTML格式)，当把所有网络资源加载完毕， 此时到了finish阶段。这就是一个RenderViewHost实例的生命周期。

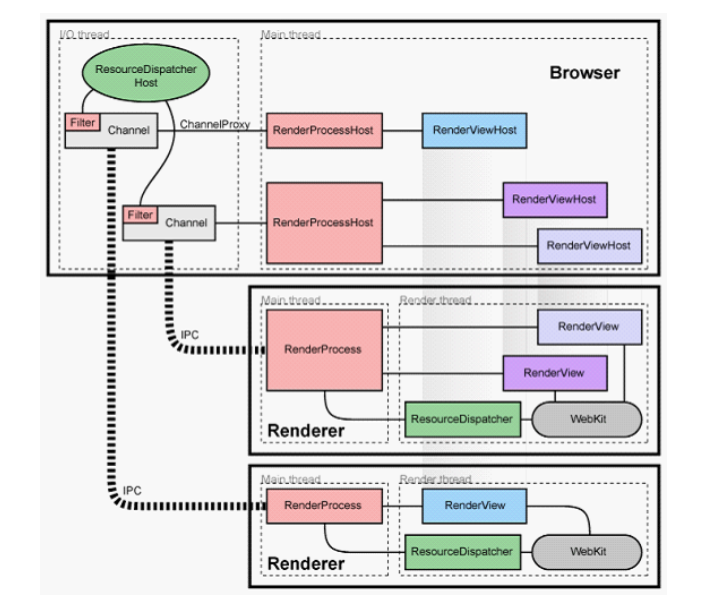

那么为什么一个webContents有可能对应多个RenderViewHost呢？因为一个页面中还会导航到另一个地址，这时为了缓存策略，不能直接舍弃掉当前已经加载好了的这个RenderViewHost， 当我们用 History API 或点击浏览器的后退按钮时，会直接把之前的页面渲染状态呈现出来，而不是重新加载一遍（这一点大多数人在浏览网页时都体会得到）。 所以RenderViewHost实例是和历史访问的条数对应的。下面再来一张多RenderViewHost的图。
上图中browser进程中也有两个RenderProcessHost实例（个数对应渲染进程），第二个RenderProcessHost拥有两个RenderViewHost，说明它有一个历史访问页面。
而RenderProcessHost主要用于给RenderProcess发送请求和处理来自Render进程处理的结果，RenderProcess收集的页面的任何敏感请求都是发送给RenderProcessHost进行处理
chromium 中的 RenderView（渲染视图）是渲染器进程中的一部分，负责管理和显示网页的视图内容。以下是关于 Chromium 的 RenderView 的一些关键信息：
功能：RenderView 负责将网页文档渲染为可视化的内容，包括 HTML、CSS 和 JavaScript 等。它负责处理用户输入（如鼠标点击和键盘输入）以及页面交互事件（如点击链接和提交表单）。RenderView 还负责协调和管理网页内容的布局和绘制。
在Chromium中，ResourceDispatcher（资源调度器）是一个关键组件，负责管理网络请求和响应的分发。以下是关于 Chromium 中 ResourceDispatcher 的一些关键信息：
ResourceDispatcher 负责处理从渲染进程发出的网络请求，并将其分发到适当的资源加载器。它管理网络请求的调度顺序，确保它们按照正确的顺序发送和接收。ResourceDispatcher 还负责处理重定向、身份验证、缓存和安全性等相关问题。
为什么这里有多个RenderView 呢？因为有时候有的页面里，可能会有多个web document（iframe可以加载新的document），每个RenderView 管理一个document，RenderView 和上面的RenderViewHost是一一对应的
IO线程
IO线程没什么好说的，主要负责和渲染，GPU进程通信
渲染进程
渲染进程是浏览器中的大动脉，动脉内是整个页面中的网络资源，本地存储，渲染层级树（Render Layer Tree），运送到心脏中处理（browser进程） 而每个动脉旁还有一些静脉，也就是线程，每个渲染进程中中至少有四个线程，根据不同的上下文还会创建更多的线程。
浏览器进程和渲染进程就知道上面这么多就行了
blink内核

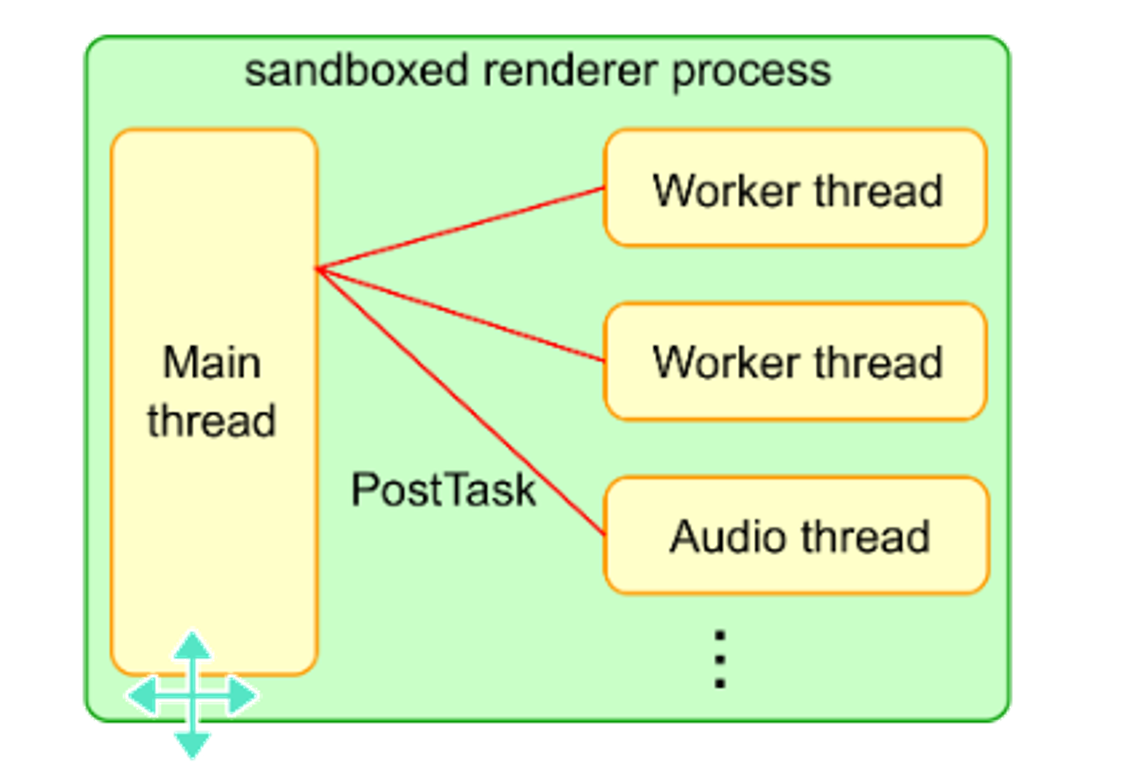

Blink有一个主线程，N个工作线程。
几乎所有重要的事情都发生在主线程上。所有JavaScript（除了worker）、DOM、CSS、样式和布局计算都在主线程上运行。Blink被高度优化，以最大程度地提高主线程的性能。
对于跨线程通信，必须使用PostTask API进行消息传递。除了一些真正需要出于性能原因使用共享内存编程的地方外，不鼓励使用共享内存编程。这就是为什么在Blink代码库中不会看到太多MutexLocks的原因。
Blink就是页面的渲染器，简单理解就是Blink包含了页面的元素（html、js、css）如何和用户交互的API，RenderView 在处理页面元素的时候就需要向Blink（老版本的chrome是Webkit）调取API，比如说页面需要解析图片，图片在Webkit中是以ImageElement存在的，该ImageElement有src、图片大小等属性和处理属性的API，RenderView 调用这些API进行页面处理
源码目录概述
为什么要看renderer，因为就是renderer渲染的前端页面
//third_party/blink/renderer具有以下目录：
1 | platform/：Blink的一个集合，它是分解出来的较低级别功能。例如，几何和图形工具。 |
Blink and WebKit and V8
WebKit
WebKit 是一个开源的浏览器渲染引擎，最早由苹果从 KDE 的 KHTML 和 KJS 派生而来，用于 Safari 浏览器。
WebKit 包括两个核心子组件：WebCore负责 HTML、CSS 的解析和渲染；JavaScriptCore负责 JavaScript 的解析和执行（Safari 的 JS 引擎）
Blink
Blink 是 Google 在 2013 年从 WebKit fork 出来的一个独立渲染引擎项目，用于 Chromium 项目。
Blink 是 WebKit 的一个分支，但发展到现在，已经相当不同了。
Chromium 浏览器（包括 Chrome、Edge、Opera 等）使用的是 Blink + V8 架构，而非原始 WebKit。
所以：Blink ≠ WebKit，但 Blink 起源于 WebKit，后者可以看作是 Blink 的“祖先”。
V8
V8 是 Google 开发的 JavaScript 引擎，专门用于执行 JS 代码。
V8 是用 C++ 编写的，它不是渲染引擎的一部分，而是专门负责 JS 的编译和执行（JIT）。
V8 被集成到 Chromium 的 Renderer 进程中，与 Blink 一起协同工作。
所以Blink负责解析 HTML/CSS、构建 DOM、布局、绘制；V8执行 JS 代码（运行逻辑）
Chromium 多进程架构中它们怎么配合
在 Chromium 架构中，每个 Tab（页面）基本上是一个独立的 Renderer 进程，里面包含了：
1 | css复制编辑Renderer 进程 |
配合如下：
- Blink 负责解析 HTML/CSS，构建 DOM 和渲染页面；
- 当页面有 JS 代码时，Blink 会把 JS 代码交给 V8 来执行；
- JS 执行过程中如果涉及到 DOM 操作，V8 会通过绑定的 Blink DOM 接口操作 DOM；
- 所有 JS 引起的 UI 变化，最终都由 Blink 触发渲染流程。
